Область применения волоконно-оптических линий связи

С момента разработки и апробации волоконно-оптического кабеля системы на его основе выступали золотым стандартом построения внешних и локальных магистральных сетей телекоммуникаций. Это объясняется огромной пропускной способностью линий, возможностью передачи сигнала на очень дальние расстояния практически без затухания и применения усилителей, высоким уровнем безопасности, надежности и долговечности.

Оптико-волоконный кабель используется для обеспечения связи и передачи информации уже более 40 лет, и сегодня находит все более широкое применение. ВОЛС является единственным возможным решением, если на одном объекте используется сразу комплекс слаботочных систем: компьютерная сеть, СКУД, видеонаблюдение, охранная и пожарная сигнализации, охрана периметра, телевидение и пр. Только использование оптволокна может обеспечить корректную стабильную работу всех этих систем одновременно.

ВОЛС все чаще применяется как основополагающая система при разработке и монтаже СКС, в особенности для многоэтажных зданий, зданий большой протяженности и при объединении группы объектов. Только волоконно-оптические кабели могут обеспечить соответствующий объем и скорость передачи информации. На основе оптоволокна могут быть реализованы все три подсистемы СКС, в подсистеме внутренних магистралей оптические кабели применяются одинаково часто с кабелями из витых пар, а в подсистеме внешних магистралей они играют доминирующую роль. Различают оптоволоконный кабель для внешней (outdoor cables) и внутренней (indoor cables) прокладки, а также соединительные шнуры для коммуникаций горизонтальной разводки, оснащения отдельных рабочих мест, объединения зданий.

Если раньше развитие оптоволоконной технологии сдерживалось сложностью методик прокладки сетей и необходимостью применения дорогостоящего оборудования, то теперь ситуация несколько упростилась. В частности, стали доступнее и эргономичнее приборы для монтажа магистралей, а также расширился ассортимент кабельной продукции и аксессуаров для разветвления и наращивания объема сети – оптических муфт и кроссов.

Наличие послаблений в сфере проектирования и монтажа волоконно-оптических линий связи (ВОЛС) вовсе не означает, что эти мощные системы могут быть изготовлены и настроены неподготовленными людьми. Только профессионалы обладают должным уровнем знаний и опыта и инвентарем, необходимым для выполнения всего спектра задач. ООО «БалтТехПром» - это одна из петербургских компаний, решающих задачи построения ВОЛС на территории предприятии максимально быстро и качественно.

Оптоволокно: принцип работы и ключевые особенности

Высокая пропускная способность волоконно-оптического кабеля обеспечивается выбором типа носителя для информационного сигнала. В этом качестве выступает генерируемый лазером или светоизлучающим диодом свет - электромагнитное излучение в ближнем инфракрасном диапазоне.

монтаж волоконно-оптического кабеля Скорость тока информации на таком носителе сравнима со скоростью света, однако отличается в меньшую сторону из-за ограниченных возможностей применяемых лазеров и частичного преломления лучей.

Конструкция проводящего волокна образована световодом и его оболочкой, выполненными из материалов с различающимися показателями преломления. Благодаря этой разнице и становится возможной столь малая скорость затухания сигнала: попадающие на сердечник фотоны движутся к его покрову, отражаются от него и возвращаются обратно, но при этом не выходят за пределы среды передачи сигнала. Их энергетический запас увеличивается при столкновениях, что и обусловливает ток частиц в направлении приемного устройства, где световая энергия преобразуется в электрическую.

Специфика механизма передачи импульса по диэлектрическому проводнику определяет возможность передавать данные на огромные расстояния. Протяженность зависит от типа оптоволокна, минимальные возможности свойственны ступенчатым конфигурациям, максимальные – одномодовым стекловолокнам.

Типы оптико-волоконного кабеля

1. Многомодовое оптическое волокно со ступенчатым профилем – типичный и самый недорогой. Свет распределяется «ступеньками», при этом происходит деформация входного импульса, вызванная различной длиной траекторий световых лучей.

2. Многомодовое оптволокно с плавным (градиентным) профилем – лучи света распространяются волнами, с примерно равной скоростью, длина их путей уравновешена, что позволяет улучшить характеристики импульса.

3. Одномодовое стекловолокно – самый дорогой вариант, позволяет вытянуть лучи в прямую, характеристики передачи импульса становятся практически безупречными.

типы оптико-волоконного кабеля

Структура и проектирование ВОЛС

Основу оптико-волоконных линий связи составляют кабели, которые принято относить к пассивным элементам. Технология передачи данных по стекловолокну подразумевает принципиальную особенность – хрупкость волокон. Для устранения этого недостатка производители используют различные варианты бронирования передающей системы: арамидные нити, ленты лавсана, стальная проволока и оплетка. Конфигурация защиты – один из пунктов, по которым оптические кабели отличаются между собой.

Современной промышленностью выпускается немалое число марок оптоволокна: ОКСНМ, ОКБ, ОКЛЖ, ОКЛК, ОМЗКГМ и некоторые другие. Отличаясь числом стекловолокон, степенью их защиты, включением в конструкцию дополнительных функциональных деталей, оптико-волоконные кабели имеют разную специфику применения. Например, ОКЛЖ – популярное решение при монтаже подвесных линий, а ОКБ – вариант, подходящий для подземной и даже подводной прокладки.

Еще одна группа участников архитектуры сети – соединительные и коммутационные устройства: оптические муфты и кроссы, спайки, маршрутизаторы, свитчи, разъемы, коммутаторы, заводские кабельные сборки. Их применение вызвано в первую очередь тем, что при проектировании сложной конструкции необходимо учитывать рекомендации производителей кабельной продукции по ограниченному изгибу, механической прочности на разрыв и растяжение хрупких изделий.

В состав ВОЛС обязательно входят генераторы света (светодиоды и лазеры) и фотодиоды для приема и преобразования оптического сигнала в электрический. Кроме того, проектируя ВОЛС под потребности определенного объекта, в установку включают другие активные компоненты:
  • мультиплексоры – оптические устройства для объединения в одной коммуникации нескольких потоков данных, их применение особо оправдано для систем с ограничениями по числу кабельных линий;
  • регенераторы – прибор для возвращения оптическому импульсу исходной формы (из-за многократных отражений на границе фаз сердечник-оболочка сигнал искажается);
  • модуляторы – средства переноса поступающих от оборудования низкочастотных сигналов в высокочастотную область, что является необходимым условием для передачи импульса по стекловолокну.

Также в проекте на основе характера планируемой к передаче информации учитывают ширину полосы, число всех стандартных каналов наряду со скоростью передачи и тональной частотой. В расчет принимается расстояние между приемниками сигнала и наличие препятствий на пути прокладывания линий.

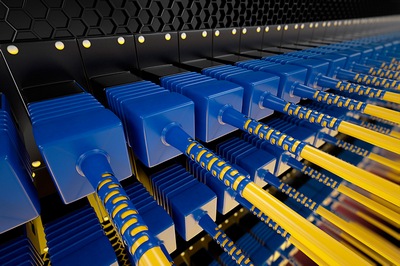

структура и проектирование ВОЛС

Монтаж ВОЛС

Технология прокладки оптоволоконного кабеля в общих чертах сходна с монтажом электрокоммуникаций, однако имеет ряд особенностей. В частности, поскольку недопустим перегиб оптики на меньший чем 110 -120 градусов угол, то от применения Т-образных защитных конструкций отказываются. Устанавливая полосу внутри строительной конструкции важно обеспечить должный уровень ее защиты, а также удобный и одновременно безопасный выход оконцовок. При необходимости наращивания протяженности системы связи, а также в целях снижения ее себестоимости применяется специализированное сварочное оборудование. В некоторых случаях достаточно использования соединительных устройств.

В целом, главное при монтаже ВОЛС – это осторожность на каждом этапе операции, ведь не имея нужных навыков и инструмента оптоволокно легко повредить. Специалисты «БалтТехПром» действую аккуратно и точно, а после завершения монтажных работ в обязательном порядке тестируют работоспособность всей системы.

прокладка оптико-волоконного кабеля ВОЛС
