Локальная сеть топологии звезда

Топология локальных сетейСлаженная работа персонала того или иного современного предприятия во многом зависит от надежности и производительности локальной сети как способа организации общего для сотрудников пространства для обмена информацией. Одним из наиболее распространенных принципов конфигурации локальных сетей  стала топология звезда, что обусловлено ее простотой, а также наличием множества преимуществ на фоне малого числа недостатков.

Как устроена компоновка сети звезда?

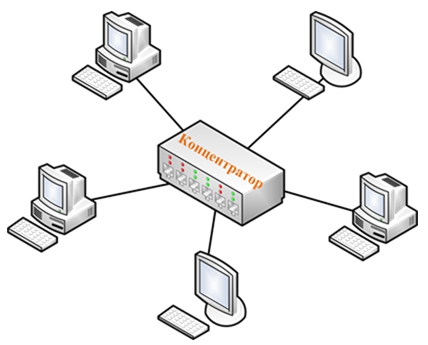

Данный принцип подразумевает присоединение рабочих станций к единому центральному элементу, в роли которого может выступать мощный компьютер-сервер, концентратор (хаб), коммутатор или маршрутизатор. В звездообразной сети процесс передачи данных ведется исключительно через центральное устройство. Визуально этот тип конфигурации можно сравнить с велосипедным колесом, где в качестве спицы идет отрезок соединительного провода (чаще всего «витая пара»). Согласно стандартам EIA/TIA длина такой «спицы» не может превышать длины 100 метров, что обусловлено риском затухания передаваемого сигнала.Топология звезда
Когда объединение машин достигается за счет свича или роутера (коммутатора и маршрутизатора соответственно), то говорят о пассивном подвиде топологии звезда. В этом случае все участвующие в сети компьютеры равноправны между собой. И напротив: в активной разновидности топологии звезда администрирование компонентов ведется через узловой компьютер с функциями сервера.

Преимущества и недостатки

Сегодня данный тип сетевой топологии уверенно доминирует над конфигурациями типа шина или кольцо. Своим повсеместным распространением звезда обязана следующим своим особенностям:
  • поломки на одной рабочей станции либо выход из строя соединительного кабеля от одной машины до узлового оборудования  не отражаются на производительности и работоспособности других участников или всей сети в целом;
  • упрощение идентификации локализации неисправностей, в частности обрыва сети или изменения IP – адреса;
  • легкость и гибкость управления компонентами локальной сети;
  • практически неограниченные возможности масштабирования, однако при серьезном расширении потребуется приобретение дополнительного иили более мощного оборудования;
  • простота подключения дополнительной техники: компьютеров, принтеров, многофункциональных устройств или иной периферии.
Есть у топологии звезда и минусы. Так, при отказе управляющего сервера либо концентратора отказывает и сама локальная сеть. Кроме того, из-за большого расхода кабеля данный принцип расположения вычислительной техники нельзя назвать экономически выгодным.
