Расшифровываем маркировку силового кабеля

Маркировка силового кабеля расскажет о свойствахСиловые кабели используются для транспортировки электротока промышленных частот от вводных устройств до конечных потребителей энергии в магистралях стационарных и мобильных систем. Поставляемая на рынок электротехники продукция может работать при переменном напряжении в пределах 600 – 500000 Вольт.

Конструктивно они состоят из токопроводящей жилы, ее изоляционной оболочки и защитного внешнего покрова. Материалы исполнения этих и дополнительных компонентов отражены в маркировке силовых кабелей, правила нанесения которой регламентирует ГОСТ 18690-82.
В России применяются буквенно-цифровая схема маркировочных обозначений по нормативу ГОСТ 31947-2012. Их подробная расшифровка дает представление о специфике применения и свойствах кабеля. В международном сообществе принято использовать цветовую маркировку, стандарты которой устанавливает документ МЭК 60445:2010.

Как толковать маркировку силового кабеля по ГОСТ

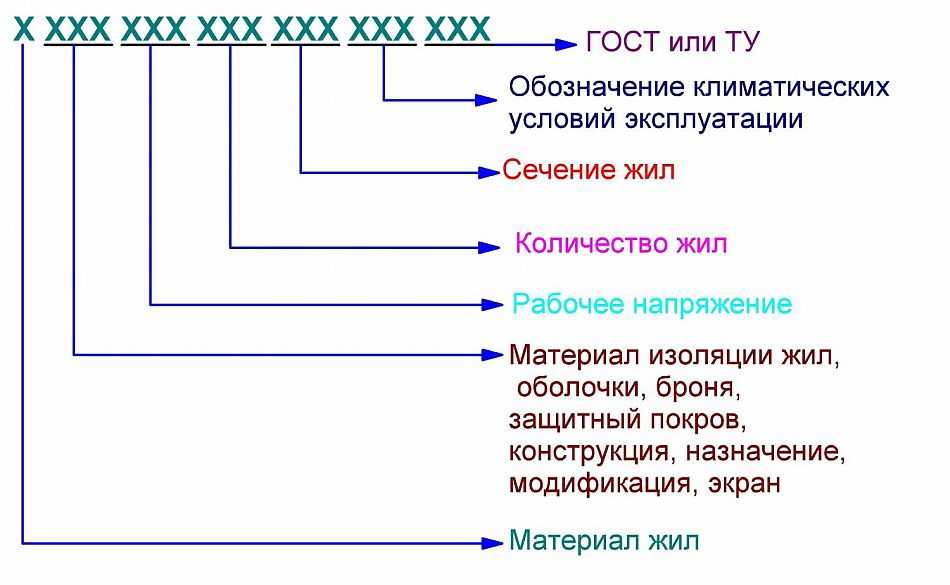

Вид, тип и местоположение символов в наименовании изделия имеют свое значение. На схеме показано, что означают места.
расшифровка маркировки силового кабеля
  • Проводник бывает либо медным (никак не обозначается) либо алюминиевым (А). Алюминиевая жила может иметь свинцовую или алюминиевую оболочку (АС и АА соответственно).
  • Изоляцию изготавливают из ПВХ (В), кабельной бумаги в не стекающей пропитке (Ц), резины (Р), нейрита (НР), термопластичного полиэтилена (П), капрона (К), металла (Ф), стекловолокна (С).
  • Оболочку выполняют из свинца (С), алюминия (А), полиэтилена либо его сополимеров (П), полинивилхлорида (В).
  • Броня производится из двух стальных лент с антикоррозионной обработкой (Б), профильной ленты из стали (БбГ), оцинкованных стальных проволок круглого (К) или плоского (П) сечения.
  • Защитный экран делают из меди по изолированной жиле (Э). Если выполнена герметизация набухающими в водной среде лентами, то будет значок «г». Добавление поверх нее алюминий-полимерной ленты показано индексом «2г».
Об особенностях конструкции сигнализируют буквы А, Г и О. Первая укажет на асфальтовую пропитку изоляции или оболочки (асфальтированные кабели). Вторая соответствует гибкому устройству, а третья символизирует наличие защитной оплетки. Об огневой стойкости кабеля судят по сокращениям «нг» и «LS». Первое значит негорючесть, а второе – малое дымовыделение и ограниченную способность к распространению горения.
